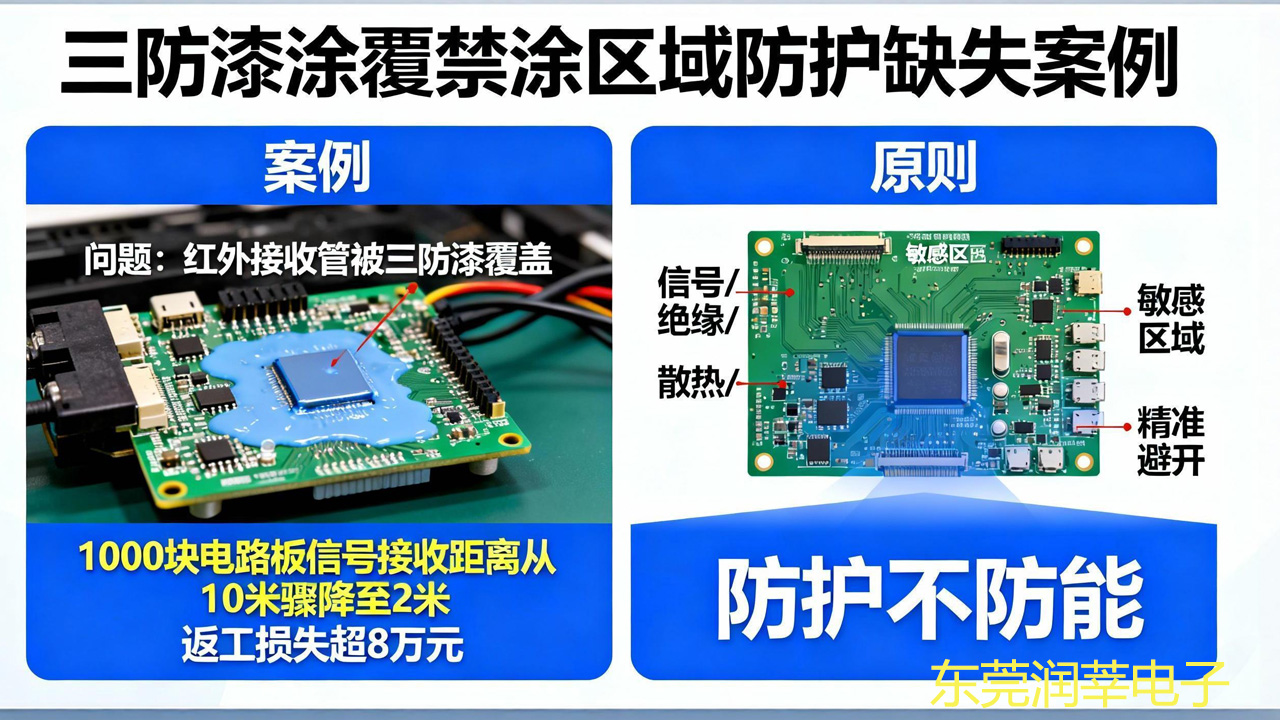

某航空电子厂因红外接收管被三防漆覆盖，导致 1000 块电路板信号接收距离从 10 米骤降至 2 米，返工损失超 8 万元 —— 这正是禁涂区域防护缺失的典型代价。三防漆涂覆的核心原则是 “防护不防能”，需精准避开影响电路信号、绝缘、散热的敏感区域。以下用 “4 类禁涂区 + 3 种遮蔽法 + 5 个避坑案例”，拆解可直接落地的操作体系。烟台高新区三防漆供应商找哪家？
禁涂区域的核心判定依据是 “是否影响元器件功能或后续装配”，需按 “功能敏感型、物理接触型、散热关键型、装配衔接型” 分类识别：
禁涂类型 | 典型元器件 / 区域 | 核心风险 | 识别标记方法 |
功能敏感型 | 红外接收管、射频天线、晶振、电位器、拨码开关 | 信号衰减、参数漂移、功能失效 | 丝印 “MASK” 标识 + 红色胶带圈定 |
物理接触型 | 电池触点、连接器引脚、测试点、按键导电橡胶 | 接触不良、导通电阻增大 | 贴专用遮蔽标签 + 坐标图纸标注 |
散热关键型 | 功率管散热片、CPU 散热风扇、热敏电阻 | 散热效率下降 30%+，器件烧毁 | 涂覆区与散热区留 2mm 隔离带 |
装配衔接型 | 螺丝孔、卡扣槽、焊接焊盘 | 装配卡顿、二次焊接失效 | 治具定位孔对齐标记 |
实战案例：某物联网模块厂误涂射频天线，导致 WiFi 信号衰减 20dB，排查发现未按 “天线边缘 3mm 内禁涂” 标准执行。通过重新遮蔽后，信号恢复正常。
三类遮蔽方法各有适配场景，需结合批量、精度、成本综合选择，核心参数与操作细节直接决定遮蔽成败。
防焊胶是 “即涂即护、易剥无痕” 的柔性遮蔽方案，尤其适合异形元器件及频繁换型场景。
• 核心技术参数：
◦ 固化速度：2mm 厚胶层室温 2h 表干，80℃烘烤 15min 完全固化；
◦ 耐温范围：-55℃~260℃，适配热固化（120℃）与波峰焊工艺；
◦ 剥离强度：≥0.3N/mm，剥离后无残胶（经异丙醇擦拭验证）。
• 标准操作流程：
a. 清洁：用无尘布蘸异丙醇擦拭禁涂区域，确保无油污（接触角＜30°）；
b. 点胶：使用 30G 针头（内径 0.2mm），点胶压力 0.2MPa，胶层覆盖面积超出禁涂区 1mm；
c. 固化：室温静置 2h 或 80℃烘烤 15min，用指甲轻压无凹陷即为合格；
d. 剥离：三防漆固化后，从胶层边缘掀起，沿 45° 角匀速剥离。
• 避坑要点：
◦ 禁忌：不可用乙醇稀释防焊胶（会导致胶层脆化，剥离时残留）；
◦ 验证：每批次点胶后做 “3 次剥离测试”，确保无残胶。
实战案例：某医疗设备厂用乙醇稀释防焊胶，导致 80% 电路板电位器残留胶渍，通过更换专用稀释剂 + 优化点胶参数，残胶率降至 0.5%。
治具是 “一次投入、长期复用” 的刚性遮蔽方案，精度直接决定气密性与遮蔽效果。
• 核心技术要求：
◦ 材质选型：硅胶（耐温 200℃+，弹性好）或铝合金（精度 ±0.05mm）；
◦ 结构设计：与 PCB 贴合面公差≤0.1mm，边缘设 0.5mm 倒角（防刮伤板边）；
◦ 气密性测试：涂覆前用压缩空气（0.3MPa）吹扫，无漏气声即为合格。
• 标准操作流程：
a. 校准：治具与 PCB 定位孔对齐，用千分表检测贴合间隙（≤0.05mm）；
b. 固定：用快速夹夹紧，确保治具与 PCB 无松动（晃动测试≤0.1mm 位移）；
c. 预检：喷涂前用强光手电照射贴合处，无透光点即为合格；
d. 维护：每日用无尘布清洁治具，每周检查密封边磨损情况（磨损超 0.2mm 立即更换）。
• 避坑要点：
◦ 禁忌：不可用硬物敲击治具（会导致密封边变形，气密性失效）；
◦ 应急：发现治具破损，立即用耐高温胶带修补密封边，同时启动备用治具。
实战案例：某汽车电子厂治具密封边磨损 0.3mm，导致 200 块电路板连接器引脚进漆，通过建立 “每周磨损检测制度”，此类不良率归零。
美纹胶是 “操作简便、成本低廉” 的临时遮蔽方案，需严格控制选型与操作细节避免残胶。
• 核心选型标准：
◦ 耐温等级：≥120℃（适配热固化工艺），避免高温后胶层融化；
◦ 粘性等级：中低粘（10-15g/25mm），剥离力≤0.5N/25mm；
◦ 材质适配：纸质基底（易撕），不可用塑料基底（残胶风险高）。
• 标准操作流程：
a. 裁剪：胶带宽度比禁涂区宽 2mm，长度超出边缘 10mm（便于剥离）；
b. 粘贴：用镊子抚平胶带，确保无气泡（气泡处易渗漆）；
c. 压合：用橡胶辊滚压 2 次，压力 0.1MPa（增强贴合性）；
d. 剥离：喷涂固化后，沿 90° 角快速剥离（速度＜5cm/s 易留残胶）。
• 避坑要点：
◦ 禁忌：不可在 PCB 上停留超过 24h（胶层易老化残留）；
◦ 补救：发现残胶，用无尘布蘸乙酸乙酯擦拭（不可用丙酮，会腐蚀丝印）。
实战案例：某消费电子厂用高粘美纹胶遮蔽测试点，导致残胶覆盖测试点，通过更换中低粘胶带 + 优化剥离速度，残胶问题彻底解决。
不同生产场景对遮蔽的精度、成本、效率要求不同，需按 “场景 - 需求 - 方案” 精准适配：
生产场景 | 核心需求 | 推荐方案 | 成本对比（每块板） | 关键控制点 |
小批量试产（日均＜200 块） | 换型快、成本低 | 美纹胶 + 防焊胶组合 | 0.5-1 元 | 美纹胶 24h 内剥离 |
大批量量产（日均＞1000 块） | 效率高、稳定性强 | 定制硅胶治具 | 初期投入 500-2000 元，长期 0.1 元 / 块 | 每周气密性检测 |
高精度微型器件（引脚间距＜0.5mm） | 遮蔽精度高、无渗漆 | 防焊胶 + 针头点胶 | 1-2 元 | 针头内径 0.2mm，点胶压力 0.2MPa |
成本测算案例：某企业年产 10 万块电路板，用治具比美纹胶年省成本 9 万元（治具初期投入 1500 元，美纹胶年耗 10 万元）。
1. 禁区识别：按 “4 类禁涂区” 标记，随 PCB 附遮蔽图纸；
2. 方案选型：根据批量与精度选方法，小批量选防焊胶，大批量选治具；
3. 参数校验：防焊胶固化时间、治具气密性、美纹胶粘性逐一验证；
4. 过程监控：每小时抽检 2 块板，检查遮蔽处是否渗漆；
5. 剥离验收：剥离后用 100 倍显微镜检查，无残胶、无器件损伤即为合格。
