PCB板三防漆导电？不是漆不绝缘，3大核心诱因+排查方案

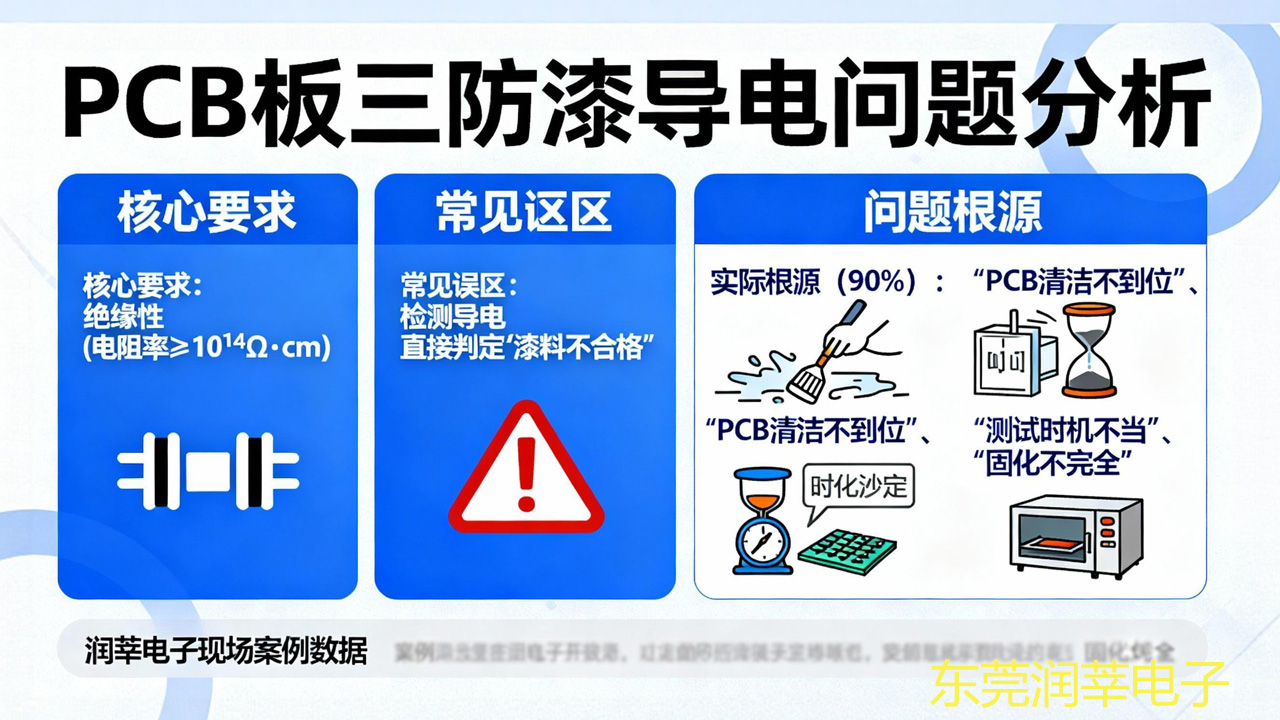

一、引言：导电≠漆不绝缘！90% 是操作或测试出了错

PCB 板三防漆的核心要求是 “绝缘性”（电阻率≥10^¹⁴Ω・cm），若检测时出现 “导电现象”，很多人直接判定 “漆料不合格”—— 实则不然。润莘电子现场案例显示，90% 的导电问题源于 “PCB 清洁不到位”“测试时机不当” 或 “固化不完全”，而非漆料本身绝缘性差。本文拆解 3 大核心诱因，附具体排查步骤与量化标准，帮你快速定位问题。昆明新能源设备三防漆哪家性价比高？

二、3 大核心诱因 + 对应排查方案（附量化指标）

（一）诱因 1：PCB 板清洁度不达标 —— 杂质成 “导电桥梁”

1. 原理：PCB 表面残留的灰尘、助焊剂残渣（含松香酸）、湿气，会在通电时形成 “导电通路”—— 这些杂质本身可能含导电成分（如助焊剂中的金属离子），或因吸附水汽后成为导体，导致测试时电流异常，误判为三防漆导电。

2. 典型现象：

◦ 清洁前测试：PCB 板通电后电流＞10μA（正常应＜1μA），显示 “导电”；

◦ 清洁后测试：电流恢复至＜1μA，绝缘正常。

3. 排查与解决步骤：

◦ 第一步：目视检查 PCB 表面，重点看焊点、元器件引脚附近是否有白色助焊剂残留或灰尘；

◦ 第二步：清洁处理 —— 用异丙醇浸泡无尘布，擦拭 PCB 表面（尤其信号节点、焊点），再放入烘箱 60℃烘烤 10 分钟（除潮）；

◦ 第三步：清洁后重新涂覆三防漆，完全固化后测试（电阻率需≥10¹⁴Ω・cm，用体积表面电阻率测试仪检测）；

4. 关键标准：清洁后 PCB 表面需达到 “无可见杂质、水膜均匀不破裂”（水滴测试：滴一滴水在板上，水膜保持 30 秒不分散）。

（二）诱因 2：测试节点设置不当 —— 未等绝缘性能稳定

1. 原理：三防漆的绝缘性能（电阻率）需在 “完全固化后” 才达到峰值，若过早测试（如烘烤过炉仅 1-2 小时），漆料深层可能未完全交联，电阻率未升至标准值（仅 10¹⁰-10¹²Ω・cm），导致测试时电流异常，误判为导电。

2. 典型现象：

◦ 同批次 PCB 板：过炉 1 小时测试，50% 出现 “导电”（电流＞5μA）；

◦ 延后测试：同一批板放置 24 小时后再测，全部恢复绝缘（电流＜1μA）。

3. 排查与解决步骤：

◦ 第一步：核查测试节点时间 —— 若设置在 “过炉后 1-2 小时”，需延后至 “完全固化后”（溶剂型漆 24 小时、UV 漆 4 小时、热固化漆 8 小时）；

◦ 第二步：若需缩短测试周期，可延长固化时间 —— 如热固化漆将烘烤温度从 80℃升至 100℃，时间从 2 小时增至 4 小时，确保深层完全固化；

◦ 第三步：验证测试 —— 对 “初测导电” 的 PCB 板，延长固化时间后重新检测，若电阻率≥10¹⁴Ω・cm，说明是测试节点问题；

4. 关键标准：测试节点需满足 “固化时间≥漆料技术要求的 1.2 倍”（如漆料标注 “24 小时固化”，测试节点应≥28 小时）。

   （三）诱因 3：固化强度不足 —— 绝缘结构未形成

1. 原理：三防漆的绝缘性依赖 “完全交联的树脂结构”，若固化强度不足（如硬度、附着力不达标），说明树脂未完全聚合，内部可能存在 “微小导电通道”（未交联的分子间隙），导致电阻率下降，出现导电现象。

2. 判断依据：

◦ 硬度检测：用邵氏 D 硬度计测试，三防漆表面硬度需≥50D（低于此值说明固化不完全）；

◦ 附着力检测：百格测试需达 ISO 0 级 / ASTM 5B 级（附着力差说明固化交联不足）。

3. 排查与解决步骤：

◦ 第一步：测硬度 —— 将硬度计压在 PCB 板平整的三防漆表面，停留 5 秒，记录数值，若＜50D，判定为固化强度不足；

◦ 第二步：分析固化不足原因 ——①UV 漆：检查 UV 灯管能量（需≥800mJ/cm²，用能量计测试），老化灯管及时更换；②溶剂型漆：检查环境湿度（＞75% RH 会延缓固化），开启除湿机；

◦ 第三步：补救措施 —— 对固化不足的 PCB 板，UV 漆可补照紫外线（能量 500mJ/cm²），溶剂型漆可放入 60℃烘箱烘烤 8 小时，重新测试绝缘性；

4. 关键标准：固化后三防漆需同时满足 “硬度≥50D + 附着力 ISO 0 级 + 电阻率≥10¹⁴Ω・cm”。

三、隐藏影响因素：别忽略这 2 个细节

1. 三防漆涂覆过薄：

干膜厚度＜20μm 时，可能无法完全覆盖 PCB 表面的微小导电杂质（如裸露的铜箔斑点），导致测试时导电。解决方案：涂覆厚度控制在 25-40μm，确保完全覆盖。

2. 测试仪器误差：

体积表面电阻率测试仪未校准（如长期未用导致精度下降），可能出现 “误判导电”。解决方案：测试前用标准电阻（10^¹⁵Ω）校准仪器，确保误差≤±5%。

 四、现场快速排查流程（3 步定位）

1. 先查清洁度：清洁 PCB 后重新测试，若绝缘正常→清洁度问题；

2. 再查测试时间：延后至完全固化后测试，若绝缘正常→测试节点问题；

3. 最后查固化强度：测硬度 + 附着力，若不达标→固化强度问题。
