线路板哪些区域不能涂三防漆？10 大禁区 + 遮蔽指南

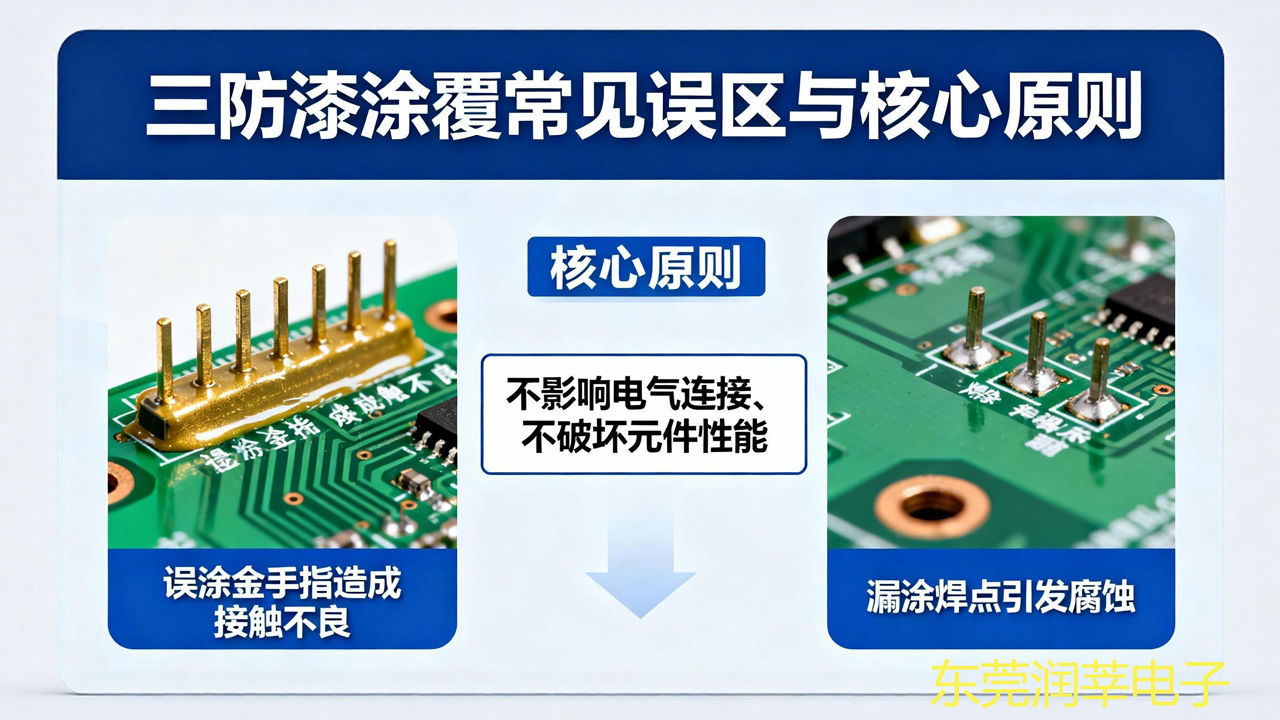

刚接触三防漆的用户常因 “涂覆区域判断失误” 导致线路板故障 —— 比如误涂金手指造成接触不良，或漏涂焊点引发腐蚀。实际上，线路板涂覆并无绝对统一的标准，但需遵循 “不影响电气连接、不破坏元件性能” 的核心原则。以下明确 10 大不可涂覆禁区、可涂覆区域范围，附遮蔽实操要点，帮你规范涂覆流程，避免返工损失。无锡新吴区三防漆哪家专业？

一、先明确：为什么要划分 “不可涂覆区域”？

三防漆的核心作用是 “防护”，但以下两类区域涂覆后会适得其反：

1. 影响电气功能：如金手指、测试孔等需频繁插拔或检测的区域，涂覆后会隔绝电流，导致连接失效；

2. 破坏元件性能：如散热装置涂覆后会阻碍热量散发，引发元件过热；光学镜头涂覆后会遮挡光线，影响检测精度。

• 典型案例：某电子厂误将三防漆涂覆在连接器针脚上，导致设备组装后信号中断，需逐一刮除漆层，返工成本增加 3000 元 / 批次。

二、10 大不可涂覆禁区：附 “禁涂原因 + 遮蔽建议”

每类禁区的禁涂逻辑不同，需针对性采取遮蔽措施，避免漆料污染：

关键提醒：电感类元件需 “先测试再涂覆”

电感的电气属性（如电感量、Q 值）对漆膜厚度敏感，部分电感涂覆后电感量偏差可能超过 10%，导致电路功能异常。正确做法是：

1. 取 1-2 个同型号电感，涂覆与批量生产相同厚度的三防漆；

2. 用电感测试仪检测涂覆前后的电感量，偏差≤5% 可批量涂覆，超差则需更换电感型号或调整漆层厚度。

三、可涂覆区域：遵循 “除禁区外全涂” 原则

除上述 10 大禁区外，线路板其余区域均需涂覆三防漆，核心目标是 “覆盖所有裸露导体，防止腐蚀”，具体包括：

1. 焊点：所有元件（电阻、电容、IC 等）的焊接点，是腐蚀高发区，需确保漆料完全覆盖焊锡部分；

2. 元件管腿：元件引脚裸露部分（除插入连接器的针脚外），避免潮气导致引脚氧化；

3. PCB 基材裸露区：线路板边缘、无元件覆盖的基材表面，防止基材受潮霉变；

4. 导线连接处：除跳线外的导线焊接处，避免导线与基材接触部分腐蚀。

涂覆技巧：先遮蔽再整板涂覆

高效涂覆流程为：

1. 按禁区清单逐一遮蔽（如金手指套硅胶套、测试孔塞硅胶塞）；

2. 采用喷涂 / 刷涂 / 浸涂方式整板涂覆，确保漆膜厚度均匀（干膜 25-40μm）；

3. 固化后拆除遮蔽物，检查禁区是否有漆料污染，如有污染用酒精棉签清理。

四、遮蔽操作常见误区与规避方法

1. 误区 1：用普通胶带遮蔽金手指

◦ 问题：普通胶带（如透明胶带）粘接力强，拆除后易残留胶渍，污染金手指表面；

◦ 规避：用专用金手指遮蔽胶带（如聚酰亚胺耐高温胶带）或硅胶套，拆除无残留。

2. 误区 2：遮蔽后未检查密封性

◦ 问题：硅胶塞未塞紧、胶带边缘翘起，涂覆时漆料渗入禁区；

◦ 规避：遮蔽后用手轻压遮蔽物，确保无缝隙；喷涂前先在边角试喷，观察是否有漆料渗透。

3. 误区 3：特殊元件未单独遮蔽

◦ 问题：将麦克风、扬声器与普通元件一起涂覆，未封堵音孔；

◦ 规避：制作 “遮蔽清单”，按元件类型分类遮蔽，避免遗漏特殊元件。无锡新吴区三防漆哪家专业？
