PCB 板三防漆缩胶？4 大原因 + 现场解决方案，异常率降 95%

在 PCB 板三防漆涂覆中，“缩胶” 是让产线头疼的高频问题 —— 喷涂后局部出现 “不上胶”“少胶”，形成大小不一的坑洼，不仅影响外观，更导致裸露区域失去防护，易受潮气、粉尘侵蚀。东莞润莘电子通过上百个现场案例总结，缩胶并非单纯胶水问题，多与 “PCB 基材、设备操作、工艺参数、环境污染” 相关。以下拆解 4 大核心原因，附具体解决方案与预防措施，帮你精准解决缩胶难题。杭州余杭三防漆厂家推荐

一、先明确：什么是 PCB 板三防漆缩胶？

缩胶的核心表现为：

• 涂覆阶段：喷涂后三防漆无法均匀附着，局部自动收缩，形成 “空白区”；

• 固化后：表面出现密集或分散的坑洼（直径 0.5-3mm），坑洼内无漆料覆盖，直接暴露 PCB 基材或焊点；

• 区别于缩孔：缩胶是 “漆料完全缺失”，缩孔是 “有漆但存在小孔”，需先区分异常类型再针对性解决。

二、缩胶 4 大核心原因：附现场案例与解决方案

原因 1：PCB 板表面张力不平衡（最易被忽视）

现场案例

某通讯设备厂批量喷涂时，随机出现缩胶（每批次约 15% PCB 异常），更换胶水型号、调整喷涂参数均无效。东莞润莘电子现场检测发现：同一 PCB 不同区域表面张力差异达 15mN/m（正常应≤5mN/m），更换另一批次 PCB 后，缩胶率降至 0.3%。

核心原理

PCB 表面张力由基材涂层（如阻焊层）决定：

• 正常状态：表面张力均匀（如 28-32mN/m），三防漆可均匀铺展；

• 异常状态：因 PCB 生产时涂层工艺不稳定，局部表面张力差异大（如部分区域 25mN/m、部分 38mN/m），漆料会从 “高张力区” 向 “低张力区” 扩散，导致高张力区出现漆料缺失，形成缩胶。

解决方案

1. 检测确认：用表面张力仪（如达因笔）检测 PCB 表面，确保同一板面张力差异≤5mN/m，整体张力适配三防漆（丙烯酸漆需 28-32mN/m，有机硅漆需 30-35mN/m）；

2. 源头规避：向 PCB 供应商明确 “表面张力管控要求”，每批次提供张力检测报告；出现缩胶时，优先更换 PCB 批次，而非反复调整胶水或工艺；

3. 应急处理：若无法立即换 PCB，可在缩胶区域预涂一层 “表面处理剂”（如硅烷偶联剂），调节局部张力至均匀，再喷涂三防漆（仅适用于小批量应急）。

原因 2：喷枪口堵塞（假性缩胶，易误判）

现场案例

某汽车电子厂反馈 “缩胶”：PCB 过炉后局部无胶，且无胶区域位置随机。东莞润莘电子现场观察发现：停机时喷枪头未浸入稀释剂清洗槽，喷嘴内残留漆料固化堵塞，导致出胶流量不均（部分区域出胶量仅正常的 30%），漆料无法覆盖形成 “假性缩胶”。

核心问题

喷枪口堵塞会导致 “出胶不连续、流量不足”，表现为：

• 无胶区域：喷嘴堵塞处完全不出胶，对应 PCB 位置无漆；

• 少胶区域：喷嘴部分堵塞，出胶量少，漆料无法铺展，形成坑洼；

• 易误判点：因无胶区域随机，常被误认为 “胶水兼容性问题”，实则是设备维护不到位。

解决方案

1. 日常维护（关键）：

◦ 停机时（无论时长），必须将喷枪头完全浸入专用稀释剂清洗槽（如丙烯酸漆用乙酸乙酯，有机硅漆用专用清洗剂），避免残留漆料固化；

◦ 每日开工前、每喷涂 50 块 PCB 后，用金属通针（直径 0.2-0.3mm）疏通喷嘴，确保出胶顺畅；

2. 流量检测：定期用电子秤检测出胶量（如设定 “10 秒出胶 5g”），若流量偏差超 10%，立即检查喷嘴是否堵塞；

3. 清洗槽管理：每日更换清洗槽稀释剂，避免稀释剂污染（如混入漆渣）导致二次堵塞。

原因 3：表干过快 + 喷涂压力过大（工艺参数不匹配）

现场案例

某医疗设备厂试喷时，PCB 表面出现密集小坑洼（每块板 20-30 个），坑内有少量漆料。东莞润莘电子分析：所用三防漆表干速度过快（25℃下 10 分钟表干），且喷涂压力设定过高（0.7MPa），导致漆料雾化时夹带空气，形成气泡；气泡破裂后，因表干快漆料无法流平，留下坑洼（类似缩胶的外观）。

核心矛盾

表干速度与喷涂压力需匹配，失衡会导致：

• 表干过快（如＜15 分钟）：气泡破裂后漆料已初步固化，无法自动流平，形成坑洼；

• 压力过大（如＞0.6MPa）：漆料雾化过度，夹带大量空气，气泡数量增多，破裂后坑洼更密集；

• 关键区别：此类异常坑内有少量漆料，与 “完全无胶的缩胶” 不同，但外观相似，需结合漆料残留判断。

解决方案

1. 调整漆料与参数：

◦ 换漆：选用表干稍慢的型号（25℃下表干 20-30 分钟），给气泡破裂后流平留出时间；

◦ 调压力：喷涂压力降至 0.4-0.5MPa，减少空气夹带（参考：丙烯酸漆 0.4MPa，有机硅漆 0.5MPa）；

◦ 控距离：施涂距离保持 20-25cm，避免过近导致漆料堆积、过远导致雾化过度；

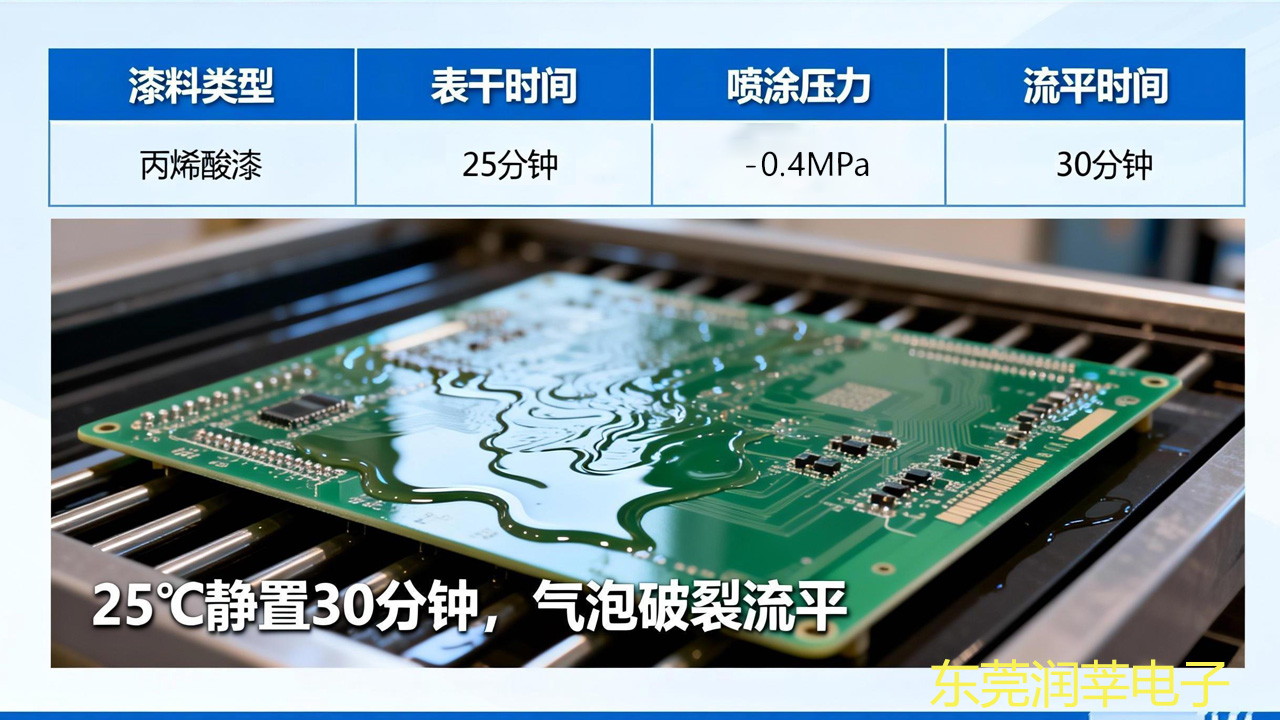

2. 增加流平时间：喷涂后在室温（25±5℃）静置 30 分钟，再进入固化炉，让气泡充分破裂并流平；

3. 排查工艺变更：若之前无异常，突然出现此类问题，需检查 “是否更换漆料型号”“是否误调压力参数”，及时恢复原工艺。

原因 4：PCB 表面有液体污染（润湿失衡）

现场案例

某消费电子厂雨季时缩胶率骤升（从 1% 升至 12%），东莞润莘电子现场检测发现：PCB 存储环境湿度达 85% RH，表面吸附潮气；且员工操作时未戴手套，汗渍残留于 PCB 表面。喷涂后，潮气、汗渍在常温固化过程中铺展，带动漆料移动，形成缩胶。

核心污染类型

PCB 表面的液体污染物会破坏漆料与基材的 “润湿结合”，常见类型：

1. 潮气 / 水汽：高湿环境下 PCB 表面凝结水汽，喷涂后水汽蒸发带动漆料收缩；

2. 油污 / 汗渍：员工未戴手套操作，手上油污、汗渍残留，漆料无法在油污区域附着；

3. 化学溶液：PCB 清洗后残留清洗剂（如未烘干的异丙醇），或生产环境中接触到其他化学液体（如润滑油）。

解决方案

1. 环境管控：

◦ 存储：PCB 存储在湿度≤60% RH、温度 20-25℃的环境，雨季启用除湿机，避免潮气吸附；

◦ 操作：员工必须戴丁腈手套（禁用乳胶手套，易残留粉末），接触 PCB 前用酒精擦拭手套，避免汗渍污染；

2. 预处理清洁：

◦ 清洗：喷涂前用异丙醇（99.5% 浓度）超声清洗 PCB，重点清洁焊点、边缘区域；

◦ 烘干：清洗后 60℃烘烤 30 分钟，确保表面无液体残留（可用水分测定仪检测，含水量≤0.1%）；

3. 现场排查：若缩胶集中在特定区域（如 PCB 边缘），需检查生产流程中是否有 “液体接触环节”（如清洗后未烘干、搬运时接触油污），针对性优化。

三、缩胶预防：3 步标准化流程（从源头规避）

1. PCB 来料检测：每批次抽检 5 块 PCB，用表面张力仪测张力、用湿度计测表面水汽，确保无异常再批量使用；

2. 设备班前检查：开工前疏通喷嘴、检查清洗槽液位与稀释剂纯度、校准喷涂压力（用压力表确认 0.4-0.5MPa）；

3. 工艺参数固化：确定适配的漆料型号（表干 20-30 分钟）、喷涂参数（压力 0.4-0.5MPa、距离 20-25cm）、流平时间（30 分钟），记录成《缩胶预防工艺卡》，避免随意变更。杭州余杭三防漆厂家推荐

本文为东莞润莘电子（www.gdrxs.cn）原创作品，©2025。

未经书面许可，谢绝任何形式的转载、摘编或用于任何商业目的。

欢迎在社交媒体上分享本文链接。
