影响三防漆流速的 3 大因素！没控好，涂覆不均还返工

在三防漆涂覆过程中，“流速” 是容易被忽视却至关重要的指标 —— 流速忽快忽慢，会导致漆膜厚度不均（厚处开裂、薄处漏涂），甚至引发批量返工。很多人测试流速时发现数据差异大，却找不到根源，其实问题多出自 “流速杯清洁、温度控制、固含量波动” 这 3 个核心因素。三防漆的流速，是指规定温度下，漆料通过流速杯漏完的时间，直接反映漆料的流动性，也是管控品质稳定性的关键指标。以下从 “3 大影响因素拆解、实操管控方法、常见误区” 三方面展开，帮你精准控制流速，避免涂覆问题。西宁经开区三防漆供应商找哪家？

一、因素 1：流速杯 —— 清洁不到位，流速数据 “差出 1 倍”

流速杯是测试流速的核心工具，其清洁度直接决定数据准确性，很多人因忽视清洁导致测试结果失真。

1. 影响机制

流速杯通过 “固定容积 + 固定漏胶口径” 计算漏完时间，若漏胶口残留漆料（固化后形成堵塞），会导致口径变小，漆料漏出速度变慢，测试时间延长，误判为 “流速慢、粘度高”。

• 举例：某工厂未清洁流速杯，漏胶口残留固化漆料，原本 20 秒漏完的漆料，测试时间变成 45 秒，误以为漆料粘度异常，盲目添加稀释剂，导致实际涂覆时漆膜过薄、漏涂。

2. 实操管控：3 步清洁 + 1 步校验

• 清洁流程（测试前后必做）：

① 测试后立即将流速杯浸泡在专用稀释剂中（如异丙醇 + 二甲苯混合液），浸泡 10 分钟，溶解残留漆料；

② 用软毛刷（尼龙材质，避免刮伤漏胶口）轻轻刷洗漏胶口及杯内壁，确保无可见残留；

③ 用压缩空气（压力 0.2MPa）吹干流速杯，或放入 60℃烘箱烘干 5 分钟，避免水分影响测试；

• 定期校验：每月用标准粘度液（如 200mPa・s）测试流速杯，若标准液漏完时间与标定值偏差＞5%，需更换流速杯（漏胶口可能已磨损变形）。

3. 关键标准

常用流速杯型号为 “福特杯 4 号”，标定条件为 25℃，标准液（200mPa・s）漏完时间应为（30±2）秒，若超出此范围，说明流速杯需清洁或更换。

二、因素 2：温度 —— 差 5℃，流速时间差 10 秒

温度是影响三防漆粘度的核心变量，而粘度直接决定流速 —— 温度每波动 5℃，粘度可能变化 20%，进而导致流速时间差 10 秒以上，严重影响涂覆一致性。

1. 影响机制

三防漆属于 “热塑性流体”，温度与粘度呈 “负相关”：

• 温度升高→漆料分子运动加快，分子间作用力减弱→粘度降低→流速变快（漏完时间缩短）；

• 温度降低→漆料分子运动减缓，分子间作用力增强→粘度升高→流速变慢（漏完时间延长）。

• 数据参考：某丙烯酸三防漆在 20℃时流速时间为 45 秒，温度升至 25℃时，流速时间缩短至 35 秒，温度降至 15℃时，流速时间延长至 55 秒，同一漆料因温度差异，流速时间差 20 秒。

2. 实操管控：2 个 “固定” 原则

• 固定测试温度：统一规定测试温度为 25℃（行业通用标准），若环境温度波动大（如夏季车间 30℃、冬季 15℃），需用恒温水浴锅将漆料恒温至 25℃后再测试；

• 固定涂覆温度：测试流速的温度需与实际涂覆温度一致 —— 若涂覆时车间温度为 30℃，则测试流速也应在 30℃下进行，避免 “测试流速合格，实际涂覆时流速过快” 的问题。

3. 常见误区

“凭手感判断温度”—— 很多人觉得 “车间不冷不热，温度差不多”，忽视实际温差，导致流速测试数据与实际涂覆偏差大。建议在流速测试区放置温度计，实时监控温度，确保波动≤±2℃。

三、因素 3：固含量 —— 高 10%，流速慢 20%

三防漆的固含量（漆料中不挥发成分的比例）直接影响其流动性，固含量越高，漆料中树脂、填料占比越高，流动性越差，流速越慢。

1. 影响机制

• 固含量高（如 60%）：漆料浓稠，分子间摩擦力大，通过流速杯漏胶口时阻力大→流速慢（漏完时间长）；

• 固含量低（如 40%）：漆料稀薄，分子间摩擦力小，通过漏胶口时阻力小→流速快（漏完时间短）；

• 特殊情况：当固含量≤15% 时，漆料已接近 “溶剂状态”，流速会达到极限值（漏完时间基本不变），此时固含量再降低，流速差异不明显（如固含量 10% 与 15% 的漆料，流速时间仅差 2-3 秒）。

2. 实操管控：2 步把控

• 采购时明确固含量：与厂家约定固含量偏差范围（如 ±5%），到货后按 GB/T 1725-2007 标准测试固含量（烘干法：105℃烘干 3 小时，称重计算不挥发物比例），若偏差超范围，拒绝收货；

• 生产中避免固含量变化：开封后的漆料需密封保存（防止溶剂挥发导致固含量升高），若漆料放置时间过长（超过 7 天），使用前需重新测试固含量与流速，确保达标后再涂覆。

3. 适配建议

不同涂覆方式对固含量（流速）的要求不同，需按需匹配：

• 喷涂：适合固含量 40%-50%（流速时间 30-40 秒），漆料稀薄，易雾化，漆膜均匀；

• 刷涂：适合固含量 50%-60%（流速时间 40-50 秒），漆料稍稠，避免流挂；

• 浸涂：适合固含量 45%-55%（流速时间 35-45 秒），漆料流动性适中，避免漆膜过厚或过薄。

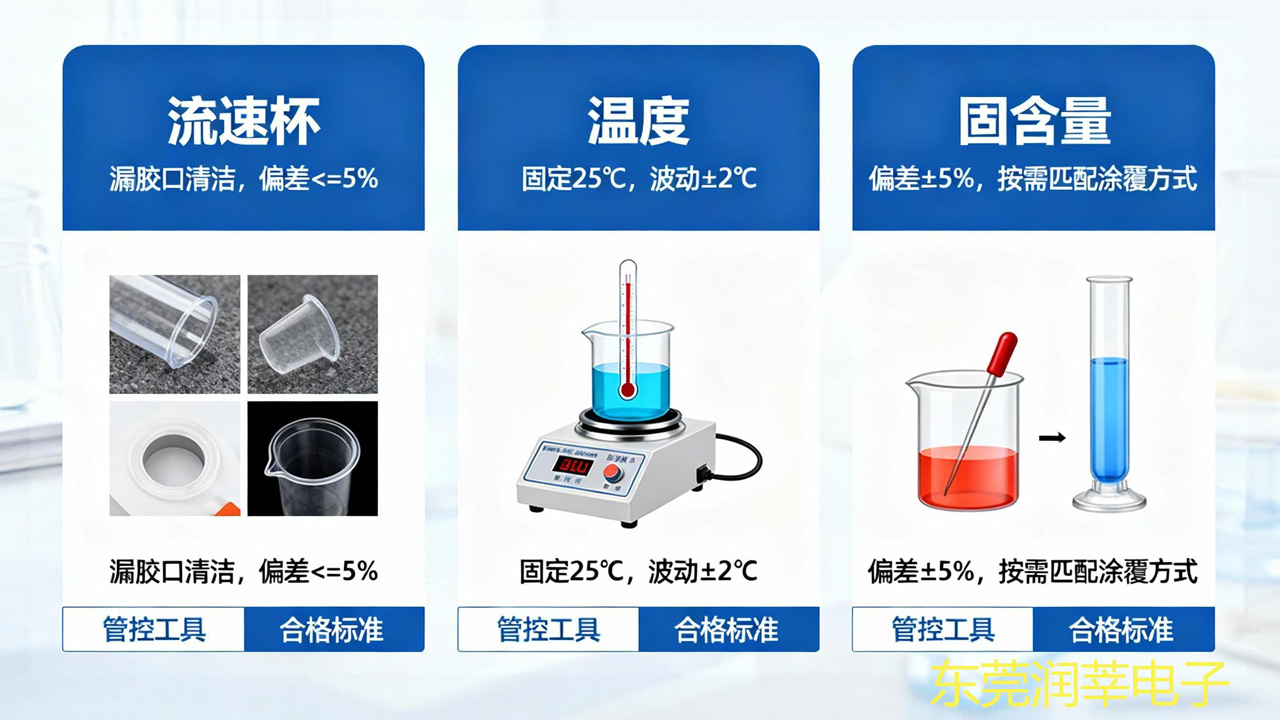

四、总结：3 大因素协同管控，流速才稳定

很多人测试流速时，只关注 “数据是否合格”，却忽视 “影响因素是否可控”—— 比如用未清洁的流速杯测试，或在温度波动大的环境下操作，即便数据合格，实际涂覆也会出问题。流速稳定的核心是 “管控流速杯清洁、固定温度、把控固含量”，三者缺一不可。建议制定《三防漆流速测试作业指导书》，明确清洁流程、温度标准、固含量范围，同时定期培训操作人员，避免因操作不当导致流·速偏差，从源头保障涂覆质量，减少返工成本。西宁经开区三防漆供应商找哪家？

本文为东莞润莘电子（www.gdrxs.cn）原创作品，©2025。

未经书面许可，谢绝任何形式的转载、摘编或用于任何商业目的。

欢迎在社交媒体上分享本文链接。
