PCB板UV三防漆固化后易剥离？4大诱因+国标级解决指南

一、引言：剥离 = 防护失效！别让 “粘不牢” 毁了 PCB 板

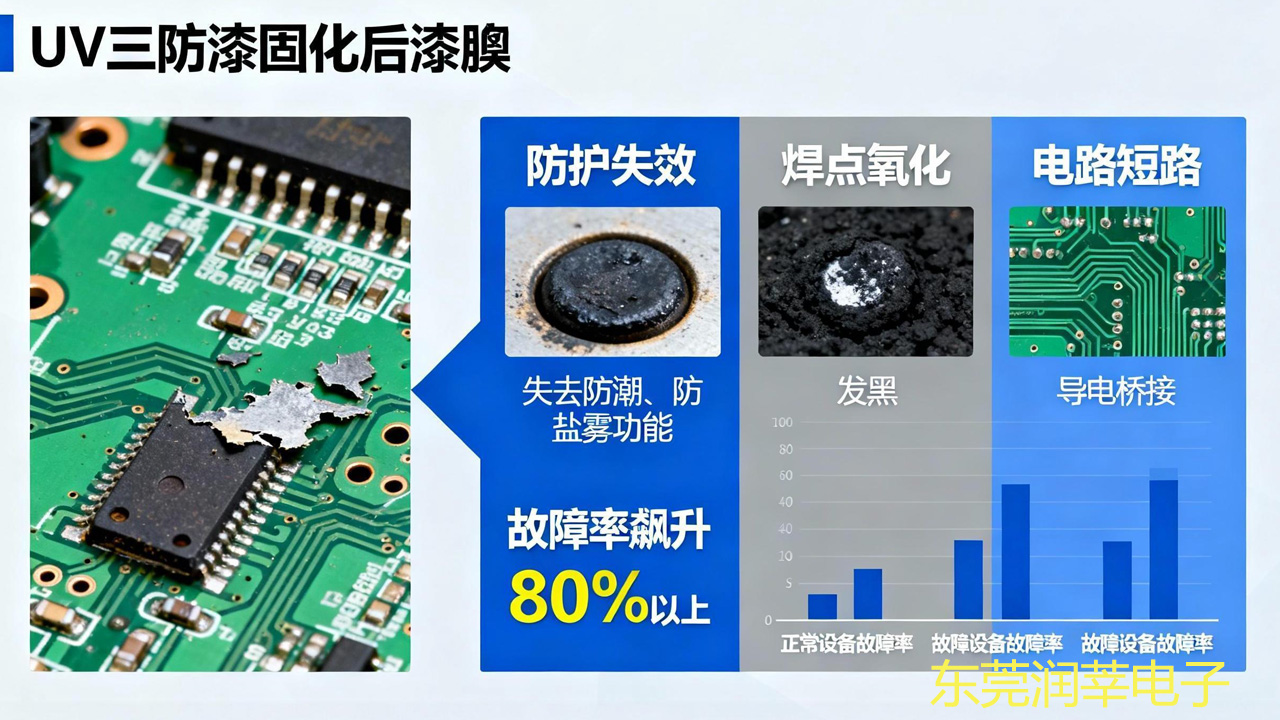

UV 三防漆固化后易剥离、脱落，看似只是涂层附着力问题，实则会让 PCB 板失去防潮、防盐雾的核心防护 —— 剥离缝隙会成为污染物 “入侵通道”，导致焊点氧化、电路短路，设备故障率飙升 80% 以上。据润莘电子现场案例统计，90% 的剥离问题可通过 “控参数、改测试、选对料” 解决，而非单纯依赖漆料品质。本文结合国标测试标准与实操细节，帮你彻底规避这一隐患。宁波小家电三防漆供应商推荐

二、4 大核心诱因 + 对应解决办法（附量化标准与国标依据）

（一）诱因 1：涂覆厚度超标 —— 固化不完全的 “直接诱因”

1. 原理：UV 三防漆依赖紫外线引发光聚合反应，胶层过厚时，下层光引发剂无法吸收足够能量，导致 “表层固化但内层未完全交联”，胶体强度不足（如拉伸强度＜5MPa），稍受外力就易剥离。

2. 典型现象：剥离时涂层呈 “分层状”（表层完整、内层黏腻），或剥离后 PCB 表面残留黏性胶渣。

3. 解决方案（附标准）：

◦ 常规 UV 漆：严格控制湿膜厚度 20-40μm（干膜 15-30μm） ，超过 50μm 必出现固化不完全（可用漆膜测厚仪实时监控）；

◦ 厚涂层需求（如高防护设备）：直接选用 “双重固化 UV 三防漆”（紫外线 + 湿气 / 热辅助固化），可支持湿膜 50-80μm 涂覆，避免内层固化不足；

◦ 操作技巧：喷涂时调整喷枪压力（0.2-0.3MPa）、喷涂距离（12-15cm），避免局部堆积（单次喷涂厚度不超过 25μm，需厚涂时分 2 次，间隔 30 分钟表干后再涂）。

（二）诱因 2：错误测试方法 —— 误判剥离性能的 “常见误区”

1. 原理：很多用户用刀片、螺丝刀等尖锐工具 “刮划后剥离”，属于破坏性测试，会人为破坏涂层结构，无法反映真实附着力；正确方法需通过国标拉力测试，量化 “涂层与 PCB 的结合强度”。

2. 错误 vs 正确测试对比（国标 GB/T 2790-1995）：

3. 解决方案：

◦ 车间快速检测：配备 “小型拉力测试机”（如 500N 量程机型），每批次抽 3 片 PCB 测试，数据达标再量产；

◦ 避免主观判断：禁止用 “手感软硬”“是否易撕” 判断，必须以量化的剥离强度数据为准。

（三）诱因 3：附着性能不达标 —— 涂层与 PCB 的 “黏合失效”

1. 原理：UV 三防漆的附着性能由 “胶体与 PCB 表面的分子结合力” 决定，若附着等级不达标，即使固化完全，也易从 PCB 表面整体剥离（尤其 PCB 表面有油污、氧化层时）。

2. 核心检测方法（百格测试，GB/T 9286-1998）：

◦ 测试步骤：用美工刀在涂层表面划 1mm×1mm 网格（100 个小格，刀深达 PCB 基材），贴 3M 610 胶带（用力按压 30 秒），快速撕拉后观察脱落情况；

◦ 达标等级：ISO 0 级（无任何小格脱落）或 ASTM 5B 级（仅网格线处有极轻微脱落，≤5%），低于此等级需更换漆料。

3. 解决方案：

◦ 选型时：优先选择标注 “附着等级 ISO 0 级 / ASTM 5B 级” 的 UV 三防漆（如润莘电子 UV-2599 型号）；

◦ 涂覆前：若 PCB 表面有氧化层，可先用异丙醇擦拭，再 60℃烘烤 10 分钟，增强涂层与基材的结合力。

（四）诱因 4：隐藏诱因 —— 易被忽略的 “剥离推手”

除上述 3 点，以下 3 个细节也会导致剥离，需重点管控：

1. 素材污染（占比 20%）：

◦ 原因：PCB 表面残留油污、助焊剂残渣（含松香酸）或湿气，会阻碍涂层与基材结合；

◦ 解决：涂覆前用 “异丙醇 + 无尘布” 彻底擦拭（重点擦焊点、元器件引脚），再放入烘箱 60℃烘烤 10 分钟除潮，冷却至室温后作业。

2. 固化能量不足（占比 15%）：

◦ 原因：UV 灯管老化（使用超 500 小时）、光照距离过远（＞15cm），导致固化能量未达阈值（＜800mJ/cm²），胶体交联不充分；

◦ 解决：用 UV 能量计测试（需达到 800-1200mJ/cm²），老化灯管及时更换，光照距离调整至 8-12cm（可通过 “测试条” 验证：固化后测试条硬度≥50D 为达标）。

3. 胶体韧性差（占比 10%）：

◦ 原因：胶体拉伸强度＜8MPa、断裂伸长率＜150%，韧性不足易脆裂，受振动或温度变化时易剥离；

◦ 解决：选型时明确要求 “拉伸强度≥8MPa、断裂伸长率≥150%”，优先选择添加增韧剂的 UV 漆（如润莘电子 UV-2599 型号，韧性指标达拉伸强度 10MPa、断裂伸长率 180%）。

三、现场快速排查流程（3 步定位问题）

1. 测厚度：用漆膜测厚仪查干膜厚度→超 30μm→厚度超标问题，需调整喷涂参数；

2. 做测试：先百格测试（ISO 0 级达标）→不达标→附着性能问题，需换漆料；达标再做拉力测试→＜1.8N/mm→固化能量或素材污染问题；

3. 查细节：检查 PCB 清洁度（有无油污）、UV 灯管使用时长（超 500 小时需更换）→排除隐藏诱因。宁波小家电三防漆供应商推荐

本文为东莞润莘电子（www.gdrxs.cn）原创作品，©2025。

未经书面许可，谢绝任何形式的转载、摘编或用于任何商业目的。

欢迎在社交媒体上分享本文链接。
